Подробная информация о продукте:
|
| Материальная толщина: | 1.5-2мм гальванизированная катушка | uncoiler: | 3 тонны ручной |
|---|---|---|---|
| Сила фидера сервопривода: | 1.5Kw | Скорость прокатки: | 5м--10м/мин (не включая пробивать) |
| Станции ролика: | 12 станции | Материал ролика: | Покрытое хромом 58°-62° погашенное ГКР15, |
| Decelerating мотор: | BWD14-43-37Kw | Сила главного мотора: | 22кВт |
| Главный вал: | 120мм, сталь кузницы 45 ﹟ | Вес: | о 15T |
| Высокий свет: | Гофрированные ролл,образуя машина |
||

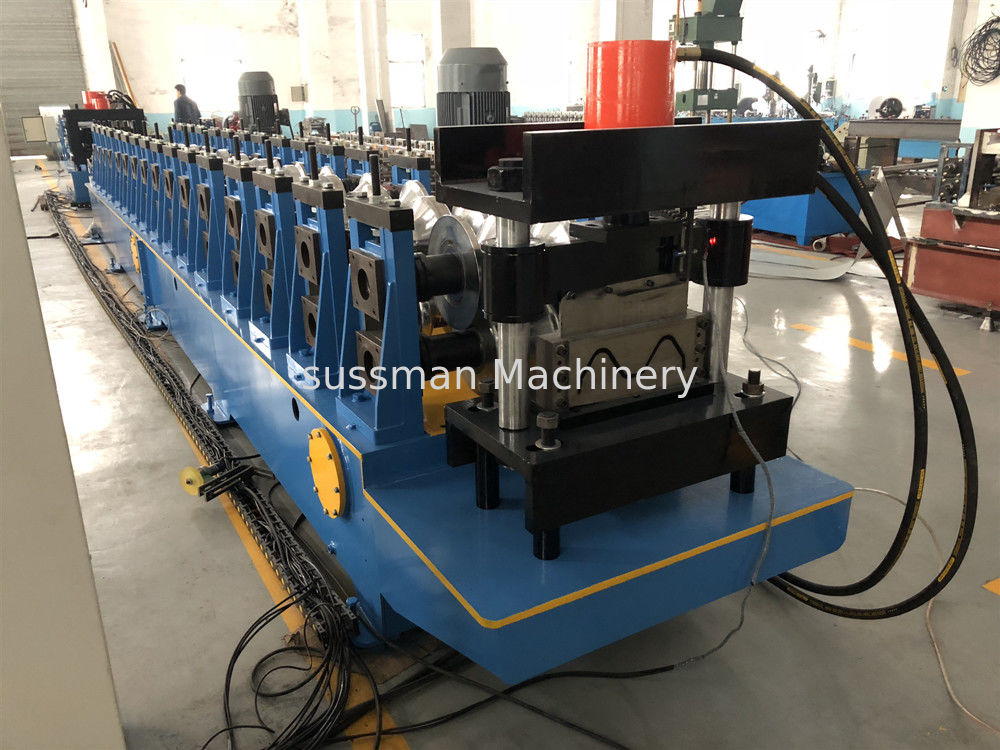

10м/мин 2 дюйма крена ведущего бруса формируя катушку толщины машины материальную 1.5-2мм гальванизированную
Технический параметр
|
Материал катушки |
Материальная толщина |
гальванизированное 1.5-2мм |
|
|
Койлер ООН |
3 тонны ручной |
|
Выравнивать прибор |
7 кренов |
НК300 |
|
Фидер сервопривода |
Сила |
1.5кв |
|
Пробивать |
Гидравлический пробивать |
2 набора пробивая плашек |
|
Формировать систему |
Скорость завальцовки |
10 м/мин |
|
|
Станции ролика |
12 станции |
|
|
Материал ролика |
Сталь 45# с гасить вал 50мм |
|
|
Калечьте силу мотора |
7,5 кв |
|
|
Гидравлическая мощность резания |
4 кв |
|
Резать |
Материал вырезывания |
КР12 с гасят обработку |
|
|
Твердость |
ХРК58-62 |
|
|
Допуск |
+-1.5мм |
|
Электрическая система управления |
Электрический источник |
380В, 50ХЗ, участок 3 |
|
|
Система управления |
ПЛК (Панасоник) как список в примечании |
|
|
Вес |
Около 2,5 тонны |
|
|
Путь привода |
цепь 1 дюйма одиночная |
|
|
Размер машины |
Высота 800мм ширины 600мм* длины 4500мм* |
График течения
Таблица Ункоилер-Выравнивать-Сервофединг-Хйдрауликпунчинг-Ролльформинг-Вырезывани-снаружи
Компоненты машины
|
декоилер пассиве 3 тонн |
1 набор |
|
Выравнивать прибор |
1 набор |
|
Прибор сервопривода питаясь |
1 набор |
|
Гидравлический пробивать |
2 набора |
|
Главный крен формируя машину |
1 набор |
|
Распределительный ящик ПЛК |
1 блок |
|
Гидравлическая станция |
1 блок |
|
Гидравлическое вырезывание |
1 блок |
|
Вне таблицы |
1 блок |
Чертеж профиля
