Машина железного каркаса датчика света машины CAD железного каркаса C89 LGS
Основные спецификации
| Деталь |
Описание |
| Автоматическое Decoiler |
| Вес загрузки |
2000kgs |
| Диаметр катушки внутренний |
φ430~520mm |
| Диаметр катушки наружный |
φ1300mm |
| Ширина прокладки |
100~450mm |
| Толщина прокладки |
0.7~1.2mm |
| Описание профиля |
| Размер профиля c |
89*41*13mm |
| Крен формируя машину |
| Размер |
5000*1000*1800mm |
| Вес |
3500kgs |
| Ранг ролика |
Материал: SKD-11 |
| Метод обработки ролика |
CNC соответствуя, термическая обработка HRC58-60 |
| Ранг вала |
сталь 40Cr |
| Метод обработки вала |
CNC соответствуя, гася и закаляя HRC28-32 |
| Пробивая прибор |
dimpling с отверстиями винта, отверстие обслуживания, зазубрина сети, зазубрина губы, конец ферменной конструкции скашивает, обжимка, гофрирует |
| Система управления |
| Механизм управления |
Один ноутбук Lenovo, распределительный ящик внутрь основанных рамок машины |
| Программное обеспечение дизайна |
Вершина BD от AU |
| Прибор печатания Leaser |
Прибор печатания США Matthews Leaser для красить логотип и установку брызг показывая номер |
| Прибор пульта дистанционного управления |
Беспроводной удаленн-регулятор контролирует машину для того чтобы пойти вперед или назад или остановить |
| Основной бренд |
(Само-разработанный) PLC, реле (Schneider), переключатель близости (Schneider), шифрует (Omron) |
| Мотор и гидравлическая система |
| Мотор сервопривода |
5.5kw с драгоценным редуктором шестерни |
| Гидравлическая станция |
7.5kw, танк 200L |
| Таблица бега-вне |
| Длина |
3M с бортовой pnematic поддержкой |
| Общее введение |
| 1. Сенсорная панель системы Windows. Быстрые импортируя инструкции NC через сеть или интерфейс USB. |
| процесс контроля работы 2.Visual |
| программное обеспечение 3.Vertex BD |
| гидравлическая система 4.German Bosch Rexroth. Быстрая загрузка и разгружать дизайн прессформы |
| 5. Высококачественный умирает сталь. Вакуум твердея обработку. Отделка центра машины CNC |
| 6.Built-в безуходном струйном принтере |
| формировать 7.Perfect. Точное определение размеров |
Описание оборудования
1: Конфигурация машины
Uncoiler 1 набор
Крен формируя ролик: 12 группы
Набор системы управления 1 PLC
Гидравлическая режа система: 1 набор
Таблица собрания
2: Работая поток процесса профиля омеги формируя машину
Таблица Вырезывани-собрания питать-Направлять-крена Раскручивать-катушки Формировать-пробивая (если нужно), то -
3: Технические параметры:
: Электропитание:
380V, 3 участка, 50 Hz (смогите быть отрегулировано согласно условиям поставки действующей мощности в различных странах)
Сила главного мотора: 7.5KW
Сила насоса: 5.5kw
B: Uncoiler:
Внутренний диаметр: 460-520mm
Наружный диаметр: 1300mm
вес загрузки: 2T
C: Формировать часть:
Питаясь толщина: 0.6-1.2mm
Питаясь ширина: 50-500mm
Формировать скорость: 8-12m/min
Резать отступление: 10m±2mm
Но. станции ролика: 12 группы
Материал ролика: GCr15
Материал вала: Cr40
Диаметр вала: 42mm
D: Гидравлическая система:
Гидравлическое давление: 10-12 Mpa
Материал резца: SKD11
E: Система управления:
Полноавтоматическая система управления NC-PLC
Канал контроля: Покрашенный экран касания

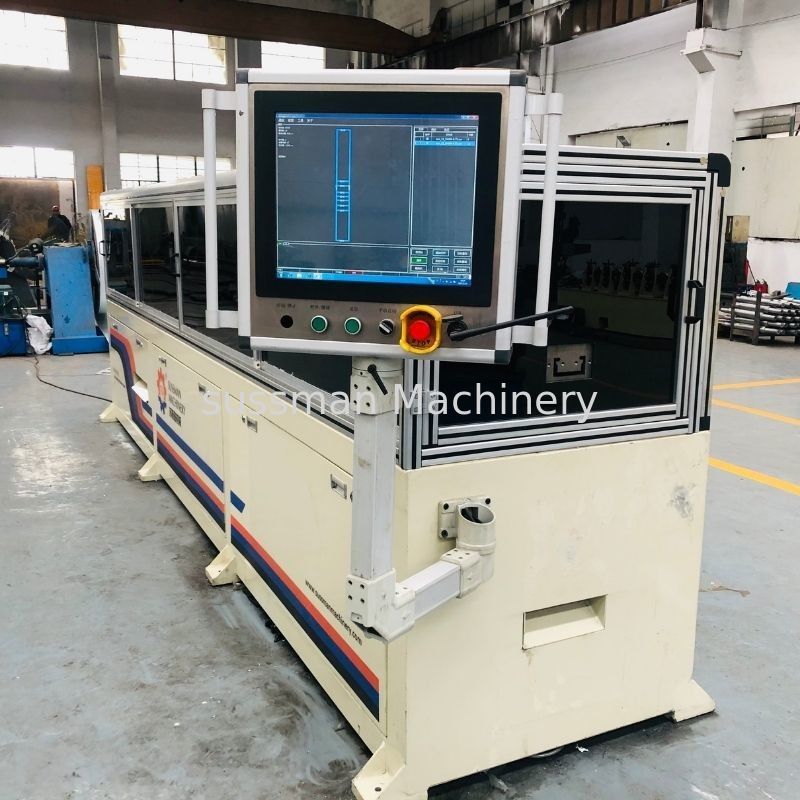

Наше фото машины
