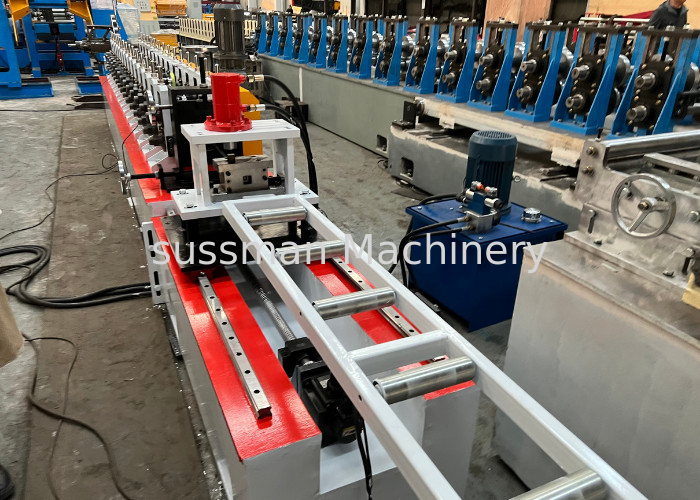

Крен тележки нержавеющей стали 10*10mm 14*10mm u формируя машину с сервоприводом после вырезывания
1. Технический параметр
1
|
Сырье
|
Тип
|
Нержавеющая сталь |
Толщина
|
0.3-0.6mm
|
||
2
|
Decoiler
|
Деятельность
|
Руководство гидравлическое для варианта
|
Емкость веса
|
3T
|
||
3
|
Основной корпус
|
Станция ролика
|
15 роликов
|
Диаметр вала
|
60mm
|
||
Материал роликов
|
Gcr15 | ||
Материал вала
|
45# стальное с хромом 0.05mm
|
||
Передача
|
Шестерня или цепь
|
||
4
|
Резец
|
Работайте
|
Автоматический гидравлический/ручной тип
|
Материал лезвия
|
Cr12MOV
|
||
5
|
Сила
|
Мотор насоса для резца
|
4KW
|
Главный мотор
|
5.5KW
|
||
Напряжение тока
|
участок 380V 50Hz 3
|
||
6
|
|
Электрическая коробка
|
Система управления PLC, инвертор
|
Язык
|
Английский/китаец
|
||
7
|
Скорость
|
0-10M/min
|
Оно составлено passived-decoiler, питаясь системы, крена формируя машину, гидравлический автомат для резки, таблицу собрания, электрическую систему управления.
S.N | Имя оборудования |
Количество |
1 | ручной ООН-койлер 3T |
1 набор |
2 | Питаться и проводника прибор |
1 набор |
3 | Главный крен формируя машину |
1 набор |
4 | Гидравлический режа прибор |
1 набор |
5 | Система управления |
1 набор |
6 | Вне таблицы |
2 набора |
7 | Запасные части |
пакеты 1 |
3.Profiles продуктов
4. Описание детальной машины компонентное
3T ручное Uncoiler
1 внутренний диаметр: 460-520mm
2 стальных ширины катушки: 100-200mm
Размещение 3 катушек в держателе катушки: гидравлический подъем
4 работая скорости: регулируемый
Главный крен формируя машину
Для того чтобы держать форму и точность продукта, принимает сваренный
структура листа, привод редуктора мотора, цепная передача, ролик была
покрытый хромом которое может держать отливая в форму поверхность плиты ровный
Гидравлический режа путь
(1) движение резания: Основные стопы машины и после этого отрезать автоматически. После вырезывания, главная машина повторяет старт автоматически.
(2) материал лезвия: CR12MOV с термической обработкой
(3) измерять длины: Автоматически
(4) допуск длины: + 1,0mm
(5) для того чтобы получить идеальные профили, мы рекомендуем вырезывание столба гидравлическое путем изменение режа прессформ. Легко работать.
Распределительный ящик
Принятые PLC, датчик, сенсорная панель для обеспечения быстрого хода с стабильностью, точность и продолжительность жизни.
(1) поставщик силы: 380v, 50 Hz, участок 3 (отрегулированный с requestment)
(2) измерение длины & количества автоматически;
(3) длина & количество контролируемые PLC
(4) неточность длины можно откорректировать легко.
(5) пульт управления: типа Кнопк экран переключателя и касания
(6) язык в экране касания: Английский и китаец
(7) блок длины: миллиметр (переключенный на пульте управления)
