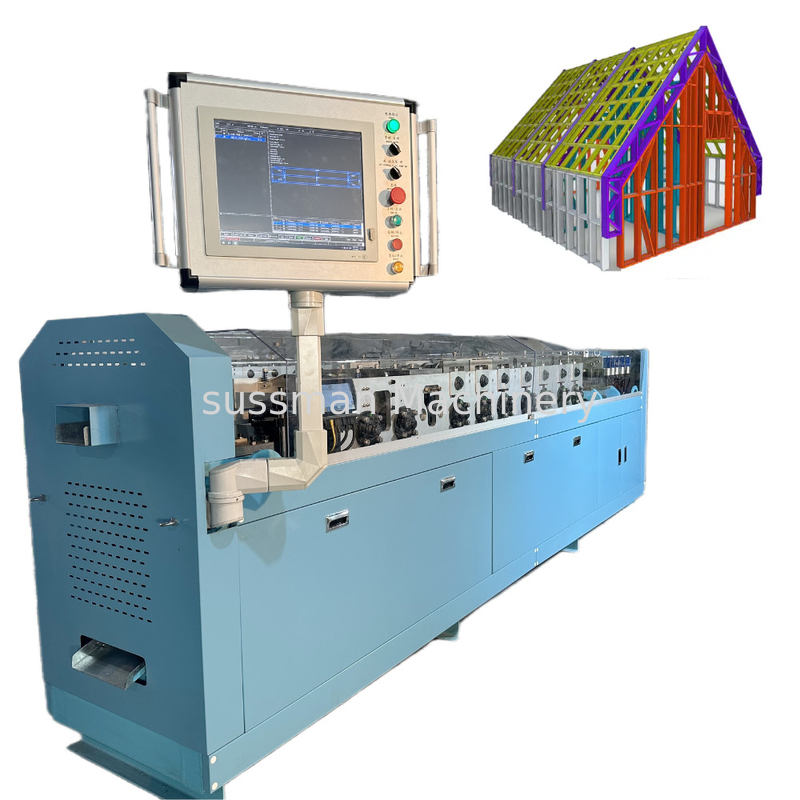

Вилла Дом C75 C89 C140 Машина для изготовления легких стальных каркасов LGS Машина для производства LGSF
Машина для изготовления легких стальных каркасов — это автоматическая производственная линия. Ширина 75 мм, 89 мм, 140 мм — распространенные размеры. Машина включает в себя разматыватель, гидравлическую штамповку, гидравлическую резку, пассивный разматыватель длиной 6 метров, промышленный компьютер и так далее.
Это полностью автоматическая система проектирования каркасов стен, пола и крыши с использованием одного специального профиля C и U-образной формы.
Эта каркасная система проектирует, проектирует и производит стеновые каркасы, фермы пола и фермы крыши, соответствующие всем основным международным строительным нормам и правилам строительства легких стальных каркасов: профили C и U в Америке, Великобритании, Европе, Канаде и Австралии.
Основные характеристики
| Элемент |
Описание |
| Автоматический разматыватель |
| Загрузка Вес |
2000 кг |
| Внутренний диаметр катушки |
φ430~520 мм |
| Внешний диаметр катушки |
φ1300 мм |
| Ширина полосы |
100~450 мм |
| Толщина полосы |
0,7~1,2 мм |
| Описание профиля |
| C Размер профиля |
89*41*13 мм |
| Профилегибочная машина |
| Измерение |
5000*1000*1800мм |
| Масса |
3500 кг |
| Класс ролика |
Материал: СКД-11 |
| Техника обработки роликов |
Обработка с ЧПУ, термообработка HRC58-60 |
| Класс вала |
Сталь 40Cr |
| Технология обработки валов |
Обработка, закалка и отпуск на станке с ЧПУ HRC28-32 |
| Перфорационное устройство |
углубления с отверстиями для винтов, сервисное отверстие, выемка перемычки, выемка кромки, фаска на конце фермы, обжимка, обжим |
| Система управления |
| Устройство управления |
Один ноутбук, блок управления внутри корпуса машины. |
| Программное обеспечение для проектирования |
Вертекс BD из АС |
| Арендное печатающее устройство |
США Matthews Leaser Printing Device для окраски распылением логотипа и установки с указанием номера |
| Устройство дистанционного управления |
Беспроводной пульт дистанционного управления позволяет машине двигаться вперед, назад или останавливаться. |
| Основной бренд |
ПЛК (собственная разработка), реле (Schneider), бесконтактный переключатель (Schneider), кодирование (Omron) |
| Мотор и гидравлическая система |
| Серводвигатель |
5,5 кВт с драгоценным редуктором |
| Гидравлическая станция |
7,5 кВт, бак 200 л |
| Таблица биения |
| Длина |
3М с боковой пневматической опорой |
| Общее введение |
| 1. Сенсорная панель системы Windows. Быстрый импорт инструкций ЧПУ через сеть или интерфейс USB. |
| 2.Визуальный мониторинг рабочего процесса |
| 3. Программное обеспечение Vertex BD |
| 4.Немецкая гидравлическая система Rexroth. Конструкция формы для быстрой загрузки и разгрузки |
| 5.Высококачественная штампованная сталь. Обработка вакуумной закалкой. Отделка обрабатывающего центра с ЧПУ |
| 6. Встроенный необслуживаемый струйный принтер. |
| 7.Идеальное формирование. Точный размер |
Описание оборудования
1: Конфигурация машины
Разматыватель 1 комплект
Профилегибочный ролик: 12 групп.
Система управления ПЛК 1 комплект
Гидравлическая система резки: 1 комплект.
Таблица сбора
2:Схема рабочего процесса профилегибочной машины «Омега»
Размотка-Подача рулона-Направляющая-Формирование роликов-Пробивка (при необходимости) - Резка-Сборный стол
3: Технические параметры:
А: Источник питания:
380 В, 3 фазы, 50 Гц (можно регулировать в соответствии с реальными условиями электроснабжения в разных странах)
Мощность главного двигателя: 7,5 кВт
Мощность насоса: 5,5 кВт
Б: Разматыватель:
Внутренний диаметр: 460-520 мм
Внешний диаметр: 1300 мм
вес загрузки: 2 т
C: Формирующая часть:
Толщина подачи: 0,6-1,2 мм
Ширина подачи: 50-500 мм
Скорость формования: 8-12 м/мин.
Отклонение резки: 10 м ± 2 мм
Количество роликовых станций: 12 групп.
Материал ролика: GCr15.
Материал вала: Cr40
Диаметр вала: 42 мм
D: Гидравлическая система:
Гидравлическое давление: 10-12 МПа.
Материал резца: SKD11
Е: Система управления:
Полностью автоматическая система управления NC-PLC
Канал управления: Цветной сенсорный экран.
Фото нашей машины
