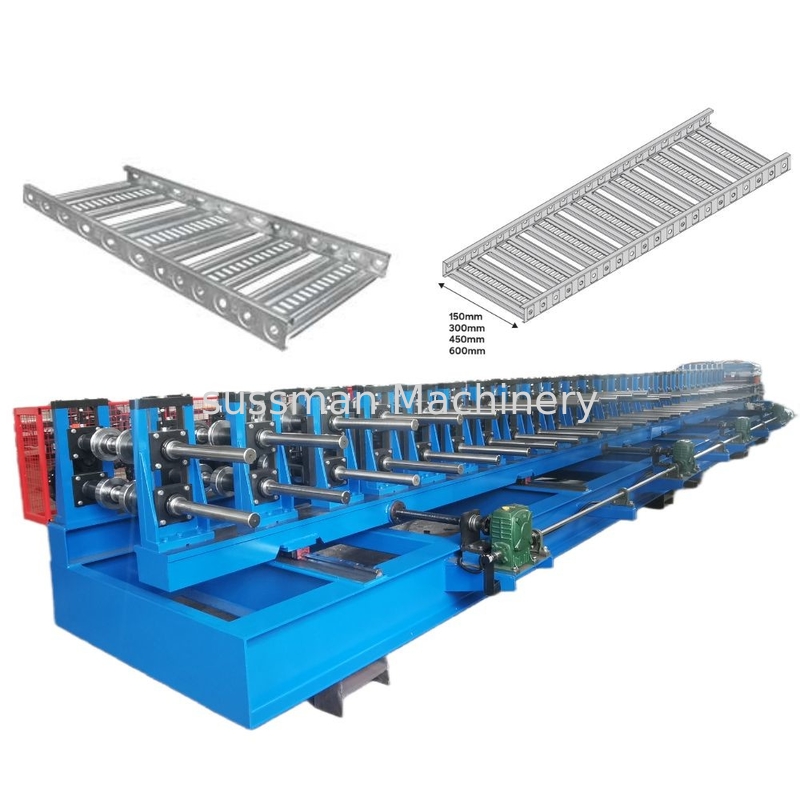

100-600 мм многоразмерная кабельная роликообразовательная машина с перфорированными отверстиями

100 мм-600 мм ширина регулируемая оцинкованная сталь перфорированный умеренный кабельный поднос ролл формовки машины

Машина для формирования кабельных лоток - это специализированное оборудование, используемое в производстве кабельных лоток, которые являются структурными компонентами, используемыми для поддержки и маршрутизации кабелей в различных отраслях промышленности.включая строительство, распределения электроэнергии, телекоммуникаций и центров обработки данных.

Эта интеллектуальная рулонка может производить различные типы кабельных поддонов, таких как: твердое нижнее кабельное поддоно, проходное кабельное поддоно, канальное кабельное поддоно, перфорированное кабельное поддоно,Неперфорированные кабельные поддоны и поддоны для кабелей и т.д.. с различными сырьевыми материалами, такими как: горячеоцинкованная сталь, предварительно оцинкованная сталь, горячеоцинкованная и холоднооцинкованная сталь, нержавеющая сталь и алюминий.2 мм или 1-2 ммВы можете установить 10 разных длин для кабельной лотки.

Технические данные:

5.1. Подходящий материал для плит:

Толщина стали: 1-2 мм холоднокатаная сталь и оцинкованная сталь

Ширина профиля после формовки: автоматическая смена 100-600 мм

Высота профиля: 50-150 мм

Длина листа: 2000-6000 мм

5.2Рабочая скорость: около 2-3 метров / мин.

5.3- Степень формирования: около 20 станций

5.4Материал ролика: Cr12, quench HRC58-62

5.5Материал вала: 45# передовая сталь (диаметр: 90 мм), термическая переработка

56. Двигательная система: Двигательная цепь

5.7. Основная мощность с редуктором: 22KW WH Китайский известный

5.8. Резание: Гидравлическое резание Cr12mov

5.9Материал режущего ножа: Cr12Mov, quench HRC58-62

5.10Вся машина управляется промышленным компьютером-PLC.

5.11 ПЛК-ПЛК-Дельта

5.12 Кодер - Omron, Япония.

5.13 Электрические детали--Schneider

5.14 Регулировать ширину двигателями и рельсами под управлением ПЛК

Список машин:

Рисунок профиля

Готовые продукты






Рабочий поток

Декоиллер-равнивание-сервокормление-пробивание-основное формирование ролика-резание-таблица оттока

Готовые продукты:


Применение



В электрической проводке зданий для поддержки изолированных электрических кабелей, используемых для распределения электроэнергии и связи, используется система кабельных поддонов.Кабельные поддоны используются в качестве альтернативы открытым проводам или системам электрических проводов, и обычно используются для управления кабелями в коммерческом и промышленном строительстве.поскольку новые кабели могут быть установлены, заложив их в поднос, вместо того, чтобы тянуть их через трубу.
