0.8-1.2 мм C63 C75 C100 C150 Легкоразмерная стальная рамочная машина

Станок для производства каркасов из тонколистовой стали 0,8-1,2 мм C63 C75 C100 C150

Основные характеристики

Описание оборудования


Основные характеристики:
Размер 100*41 мм
Толщина 0,8-1,2 мм (оцинкованные рулоны G300-G550 и алюмоцинк)
Ширина подачи 193 мм
Стандартная скорость производства 300-700 м/ч
Максимальная скорость производства 25 м/мин
Главный двигатель 7,5 кВт серводвигатель
Источник питания 380 В 50 Гц 3 фазы или в соответствии с вашим запросом
Гидравлическая станция 7,5 кВт
Емкость гидравлического бака: 100 л
Гидравлическое охлаждение: вентиляторное охлаждение
Гидравлическое давление: компьютерная настройка
Рама и штамповочные матрицы: отверстие под винт, фаска, прорезь, обрезка фланца, отверстие для трубы, подвеска, резка
Допуск: +- 0,5 мм
Струйный принтер: EC-JET
Размер станка: 5000*1000*1500 мм
Вес: 3000 кг
Цвет: в соответствии с вашим запросом
Размотчик: подшипник 3 тонны, автоматический размотчик

Программное обеспечение для проектирования VERTEX BD
1. Стена, пол и крыша изготавливаются автоматически, что экономит время проектирования.
2. Автоматическое 3D-моделирование, обеспечивающее 100% точность.
3. С функцией анализа проекта программное обеспечение может рассчитать несущую способность.
4. Создание 3D-карты каркаса и 3D-вида декора.
5. Весь каркас здания можно разделить на отдельные чертежи.
6. Рассчитать спецификацию материалов, включая необходимую сталь, листы, теплоизоляционные материалы, двери и окна, винты и
другие соответствующие материалы.
7. Создать обработанные данные, включая маркированную заготовку, стыковку с оборудованием.
8. Плата за обслуживание и обучение программному обеспечению.
9. Плата за обслуживание и поддержку составляет 2200,00 долларов США в год. Это для обновления программного обеспечения и по желанию.

Описание оборудования
1). Автоматический вертикальный одноголовочный размотчик: 1 комплект
a. Использование конструкции с ручной затяжкой, ID рулона: 460 мм-520 мм, OD рулона: 1400 мм, Загрузка: 3000 кг
b. Автоматическая размотка с преобразованием частоты
c. Мощность: 2,2 кВт

2). Рама: Использование сварки стальных пластин, общий отжиг для обработки напряжений, для обеспечения длительного использования без деформации; и
Обработка на обрабатывающем центре с ЧПУ для обеспечения точности размеров.

3). Арка: Основная арка имеет коробчатую структуру, коробка обрабатывается на обрабатывающем центре с ЧПУ, вспомогательная арка имеет независимую структуру.

4). Формовочная матрица: инструментальная сталь Cr12mov, после вакуумной закалки HRC60-62 ° для уточнения отверстия и торца, чистовая обработка поверхности ролика на станке с ЧПУ.
5). Главная ось: Материал для инструментальной стали 40Cr, закалка и отпуск, чистовая обработка наружным шлифованием

6). Система привода: Серводвигатель и редукторная связь, между колесом с прецизионной твердозубой шестерней, работающей в масляной ванне, для обеспечения длительного использования без износа.

7). Гидравлическая система

a. Структура накопления энергии, энергосбережение и защита окружающей среды
b. Гидравлические компоненты: продукция Germany Rexroth
8). Штамповочная матрица

Материал модели матрицы - инструментальная сталь S45C, вставка матрицы - высококачественная сталь D2 или SKD11, детали матрицы - продукция Japan's rice.
9). Электрические детали
a. Оригинальный импортный контроллер движения и ПЛК

b. Низковольтные компоненты международного первоклассного бренда
10). Струйный принтер с ЧПУ
a. Конфигурация промышленного струйного принтера высокого качества на основе растворителя, печать четкая и прочная, проста в

установке
b. Чернила на основе обычного растворителя, простые в покупке и экономичные в использовании
c. Автоматически печатает автоматически сгенерированные программным обеспечением для проектирования, без вмешательства человека
d. С помощью системы управления производством Frame Mac LGS maker можно добавить любую дополнительную информацию, например, название компании, логотип, веб-сайты и так далее.

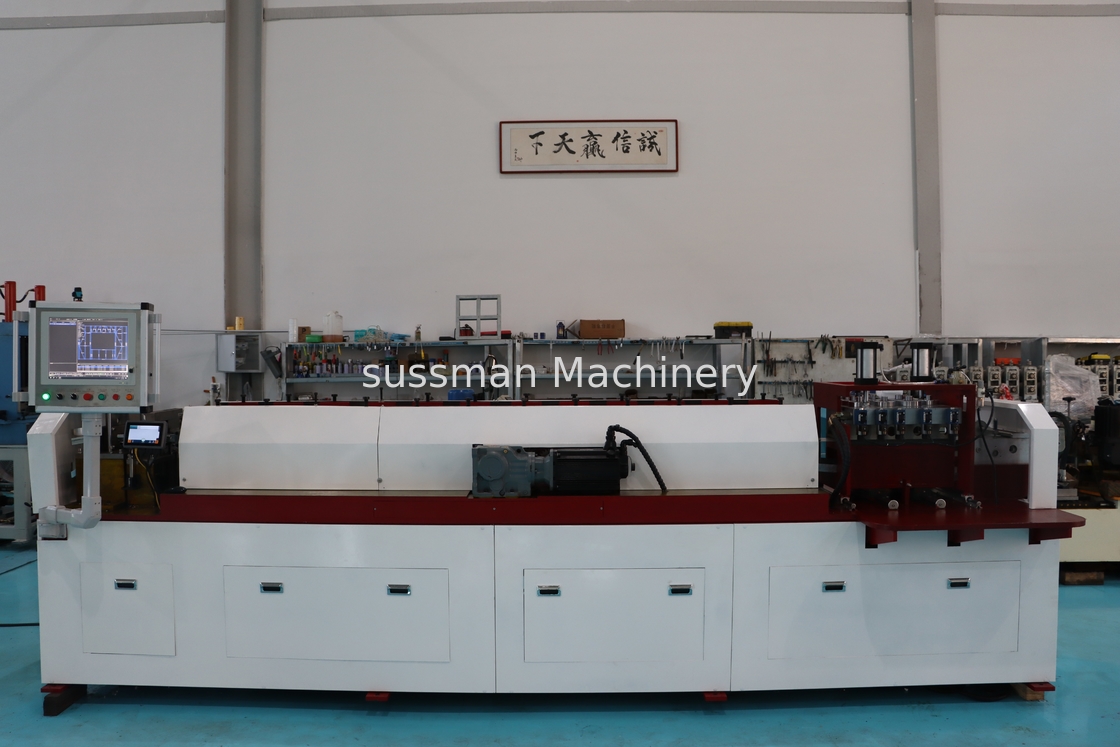

Фотография нашего станка
Применение станков LGSF в основном в строительной отрасли, где каркасы из тонколистовой стали набирают популярность благодаря своим многочисленным преимуществам. Некоторые распространенные области применения включают:

1. Жилое строительство: Каркасы из тонколистовой стали все чаще используются в жилых зданиях, включая односемейные дома, таунхаусы и многоэтажные жилые комплексы. Станки LGSF могут производить стоечные стойки, стропильные фермы, балки перекрытий и другие компоненты, необходимые для этих конструкций.

2. Коммерческое строительство: Системы LGSF также используются в коммерческих зданиях, таких как офисы, школы, больницы и торговые площади. Станки LGSF могут изготавливать стальные компоненты, необходимые для внутренних перегородок, наружных стен, потолочных систем и других конструктивных элементов.

3. Модульное строительство: Каркасы из тонколистовой стали хорошо подходят для модульного строительства вне площадки, где целые строительные модули изготавливаются на заводе, а затем транспортируются на строительную площадку для сборки. Станки LGSF играют решающую роль в производстве стальных каркасных компонентов для этих модулей.

4. Ремонт и реконструкция: Системы LGSF обеспечивают гибкость и простоту установки, что делает их подходящими для проектов ремонта и реконструкции. Станки LGSF могут эффективно производить нестандартные стальные компоненты, которые можно легко интегрировать в существующие конструкции.

Использование станков LGSF в строительстве дает несколько преимуществ, включая более быстрое время строительства, экономию средств, долговечность и универсальность дизайна. Эти станки обеспечивают точное и стандартизированное производство стальных компонентов, обеспечивая высокое качество и точную сборку на месте.
