C70 C90 Легкоразмерная стальная рамная машина 0,7-1,2 мм оцинкованная сталь

Станки для производства легких стальных профилей C70 C90 толщиной 0,7-1,2 мм из оцинкованной стали

Основные характеристики

Описание оборудования

Основные характеристики:
Размер 70/90*41 мм
Толщина 0,7-1,2 мм (оцинкованные рулоны G300-G550 и алюмоцинк)
Ширина подачи 180 мм
Стандартная скорость производства 300-700 м/ч
Основной двигатель 7,5 кВт серводвигатель
Источник питания 380 В 50 Гц 3 фазы или по вашему запросу
Гидравлическая станция 7,5 кВт
Емкость гидравлического бака: 100 л
Гидравлическое охлаждение: охлаждение вентилятором
Гидравлическое давление: устанавливается компьютером
Рама и штампы: отверстие для винта, фаска, паз, вырезка фланца, отверстие для трубы, подвеска, резка
Допуск: +- 0,5 мм
Струйный принтер: EC-JET
Размер станка: 6000*1000*1500 мм
Вес: 4000 кг
Цвет: по вашему запросу
Размотка: подшипник 2 тонны, автоматический размотчик

Программное обеспечение для проектирования VERTEX BD
1. Каркас стен, пола и крыши производится автоматически, что экономит время проектирования.
2. Автоматическое 3D-формование обеспечивает 100% точность.
3. Благодаря функции анализа проекта программное обеспечение может рассчитать несущую способность.
4. Создание 3D-карты каркаса и 3D-визуализации отделки.
5. Каркас всего здания может быть разбит на чертежи отдельных блоков.
6. Расчет спецификации материалов, включая необходимую сталь, листы, теплоизоляционные материалы, двери и окна, винты и
другие сопутствующие материалы.
7. Создание обработанных данных, включая маркированные заготовки, стыковка с оборудованием.
8. Плата за обслуживание и обучение программному обеспечению.
9. Плата за обслуживание и поддержку составляет 2200,00 долларов США в год. Это для обновления программного обеспечения и является необязательным.

Описание оборудования
1). Автоматический вертикальный одноголовочный размотчик: 1 комплект
a. Использование конструкции с ручной затяжкой, внутренний диаметр рулона: 460-520 мм, внешний диаметр рулона: 1400 мм, нагрузка: 3000 кг
b. Автоматическая размотка с частотным преобразованием
c. Мощность: 2,2 кВт

2). Рама: Сварка стальных листов, общая отжиг для снятия напряжений, для обеспечения длительного использования без деформации; и
обработка на обрабатывающем центре с ЧПУ для обеспечения точности размеров.

3). Арка: Основная арка имеет коробчатую конструкцию, короб обрабатывается на обрабатывающем центре с ЧПУ, вспомогательная арка имеет независимую конструкцию.

4). Формовочный ролик: инструментальная сталь Cr12mov, после вакуумной закалки HRC60-62 ° для обработки отверстия и торца, токарный станок с ЧПУ
финишная обработка поверхности ролика.

5). Основной вал: Материал - инструментальная сталь 40Cr, закалка и отпуск, наружная шлифовка

6). Приводная система: Связь серводвигателя и редуктора, между колесами с прецизионной закаленной зубчатой передачей с погружением в масло, для обеспечения длительного использования без износа.

7). Гидравлическая система
a. Энергосберегающая конструкция, энергосбережение и защита окружающей среды


8). Штамповочный пресс
Материал штампа - инструментальная сталь S45C, вставка штампа - высококачественная сталь D2 или SKD11, детали штампа - продукция японской компании
9). Электрические компоненты

a. Оригинальный импортный контроллер движения и ПЛК
b. Международные компоненты низкого напряжения первого класса
10). Струйный принтер с ЧПУ

a. Конфигурация промышленного высококачественного струйного принтера с растворителем, четкая и прочная печать, простота установки
b. Обычные чернила на основе растворителя, легко купить и экономичны в использовании
c. Автоматически печатает данные, сгенерированные программным обеспечением для проектирования, без вмешательства человека
d. Система управления производством Frame Mac LGS maker может добавлять любую дополнительную информацию, такую как название компании, логотип, веб-сайты и т. д.

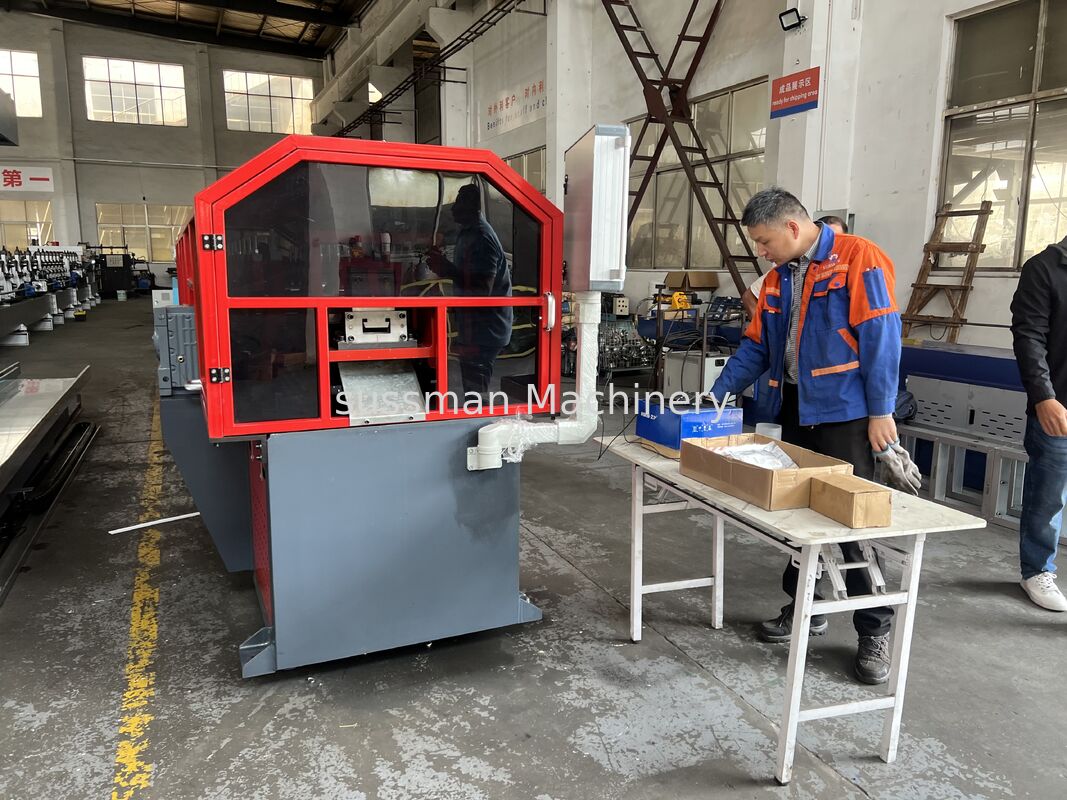

Фото нашей машины
Применение станков LGSF в основном в строительной отрасли, где легкие стальные каркасы набирают популярность благодаря своим многочисленным преимуществам. Некоторые распространенные области применения включают:

1. Жилое строительство: Легкие стальные каркасы все чаще используются в жилых зданиях, включая одноквартирные дома, таунхаусы и многоэтажные жилые комплексы. Станки LGSF могут производить стеновые стойки, стропильные фермы, балки перекрытий и другие компоненты, необходимые для этих конструкций.

2. Коммерческое строительство: Системы LGSF также используются в коммерческих зданиях, таких как офисы, школы, больницы и торговые площади. Станки LGSF могут изготавливать стальные компоненты, необходимые для внутренних перегородок, наружных стен, потолочных систем и других конструктивных элементов.

3. Модульное строительство: Легкие стальные каркасы хорошо подходят для модульного строительства вне площадки, где целые строительные модули изготавливаются на заводе, а затем транспортируются на строительную площадку для сборки. Станки LGSF играют решающую роль в производстве стальных каркасных компонентов для этих модулей.

4. Ремонт и модернизация: Системы LGSF обеспечивают гибкость и простоту установки, что делает их подходящими для проектов по ремонту и модернизации. Станки LGSF могут эффективно производить индивидуальные стальные компоненты, которые легко интегрируются в существующие конструкции.

Использование станков LGSF в строительстве предлагает ряд преимуществ, включая сокращение сроков строительства, экономию затрат, долговечность и универсальность дизайна. Эти станки обеспечивают точное и стандартизированное производство стальных компонентов, гарантируя высокое качество и точную сборку на месте.
